施耐德6類非屏蔽雙絞線 型號：ACT4P6ULS3RBBU

6類UTP電纜

Actassi6類4對電纜是一種高品質產品，可以與其他Actassi6類產品配套使用，為用戶帶來出色的

網絡性能。

6類電纜共有4對，為23AWG（0.57mm）線規的實心絕緣銅線，符合UL認證的CM、CMR防火標

準，并有低煙無鹵（LSZH）可供選擇。該產品用于水平布線。

性能遠高于ANSI/TIA/EIA-568和ISO/IEC 11801標準規定的最低6類近端串?dāng)_（NEXT）要求。

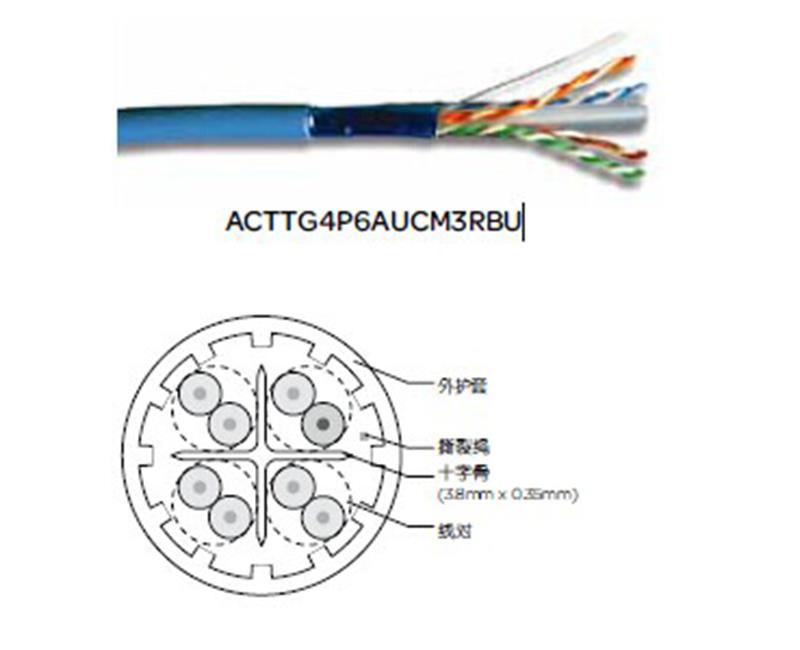

中心填充物可以提供出色的串?dāng)_隔離功能，從而保證良好的性能。這種獨特的生產工藝可以最

大限度地提高性能和端接功能。

Actassi 6類 LSZH 4對電纜可以傳輸高帶寬應用系統信號，其中包括IEEE 802.3AB 1000Base-T

（千兆以太網）、TIA/EIA 1000Base-TX、1.2Gb/s ATM和面向6類/E級布線的任何未來應用系

統，以及模擬寬帶視頻。

該電纜采用無鹵素的高密度聚乙烯絕緣材料，并帶有低煙無鹵化合物外皮。它用于需要滿足低

煙無鹵素布線要求的建筑的布線系統，裝在便于拉出的305m（1,000ft）線箱中。

Actassi低煙無鹵電纜經過IEC檢測符合低煙無鹵排放要求，并且通過了如下檢測：

? IEC 60754第2部分，無鹵檢測，基于pH值和導電率測量

? IEC 61034第2部分，排煙

? IEC 60332第3部分，可燃性和阻燃

? NES 713：毒性指數

施耐德6類非屏蔽雙絞線 型號：ACT4P6ULS3RBBU

產品特點

? 符合6類ANSI/TIA/EIA-568和ISO/IEC 11801

標準

? 23AWG線規的電纜滿足250MHz條件下的傳

輸要求

? 符合UL認證的CM、CMR阻燃要求

? 高于6類ANSI/TIA/EIA-568和ISO/IEC 11801

標準

? 支持傳輸數據、語音以及視頻信號

? 支持千兆以太網（1000Base-T）

施耐德6類非屏蔽雙絞線 型號：ACT4P6ULS3RBBU

技術信息

物理規格

額定溫度 75℃

產品認證號UL文件E197794

應用 在局域網中的水平布線

對應標準 UL 444, EIA/TIA 568-B.2和ISO/IEC 11801, IEC61156-5

結構

導線 實心裸銅線

AWG 23

導線直徑 0.54

絕緣層 聚乙烯

平均厚度 0.28

填充物 聚乙烯

護套 PVC

平均厚度 （±0.05mm） 0.50

外徑（±0.2mm） 6.60

撕裂繩有

電氣特性

1.0-100.0MHz輸入阻抗（歐姆） 100±6

100-250MHz輸入阻抗（歐姆） 100±6

1.0-250.0MHz時延偏離

（ns/100m）

≤45

線對對地的電容不平衡

（pF/100m）

≤330

20?C條件下的導線最大直流電

阻（歐姆/km）

73.2

電阻不平衡 （%） ≤5

ACT4P6UNR3BBU 6類4對非屏蔽雙絞線，305m，藍色，PVC

ACT4P6UCM3RBBU 6類4對非屏蔽雙絞線，305m，藍色，CM

ACT4P6UCR3RBBU 6類4對非屏蔽雙絞線，305m，藍色，CMR

ACT4P6ULS3RBWE 6類4對非屏蔽雙絞線，305m，白色，低煙無鹵
