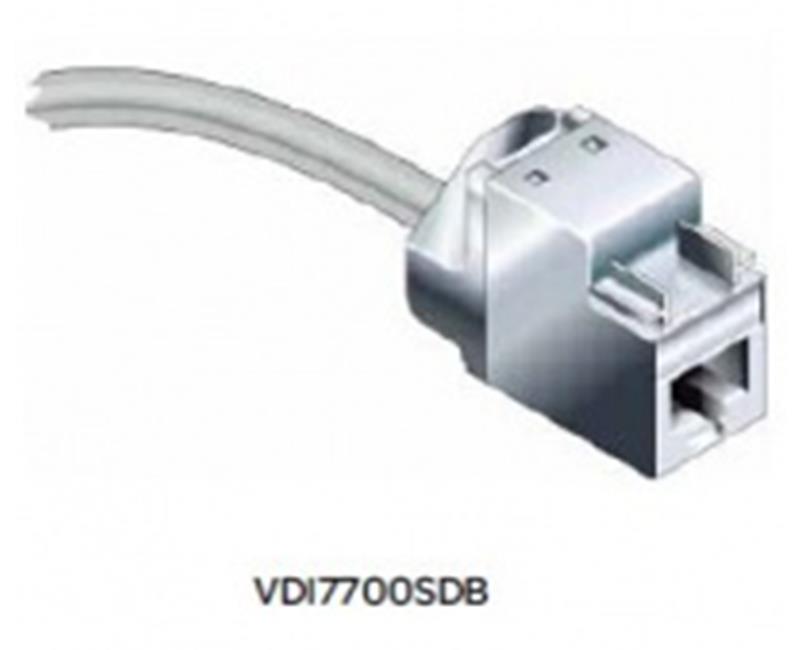

施耐德超5類RJ45屏蔽信息模塊 型號：VDI7700SDB

高性能SLIM信息模塊，帶有金屬涂層屏蔽層，可以最大限度地防止電磁干擾。

施耐德超5類RJ45屏蔽信息模塊 型號：VDI7700SDB

產品特點

? 高性能SLIM模塊，無需打線工具

? 符合IEC 60603-7-3針對5類組件的要求

? 滿足IEEE 802.3af PoE標準

? 模塊外殼上均勻的鎳銅鎳三層金屬涂層，可

以有效避免因金屬折疊導致在高頻段的金屬

輻射，實現完美的屏蔽性能。

? 端接：可以通過手工或采用輔助工具（產品

編號：VDI9158）輕松地完成Multiplus信息

模塊與電纜的端接。獲得專利的模塊排線設

計，可以保證電纜在端接時的最大開絞長度

不超過6毫米。

施耐德超5類RJ45屏蔽信息模塊 型號：VDI7700SDB

尺寸

深度 34 mm

寬度 17.60mm

高度 25.50mm

機械特性

材料 外殼3層金屬（鎳、銅、鎳）鍍層

接線塊 聚酰胺

觸點 銅合金 鍍層：全鎳層鍍金

導線支持范圍

類型單芯

最小直徑 0.45mm

最大直徑0.64mm

電氣特性

接觸電阻 <40mΩ （符合IEC 60512-2）

絕緣電阻 >500MΩ (符合IEC 60512-2）

屏蔽電阻 <20mΩ

傳播延時 1.0ns

時延偏離 0.4ns

傳輸阻抗 20mΩ@1MHz （符合IEC 96-1）

160mΩ@30MHz （符合IEC 96-1）

操作電壓（Ueff ） 125V

介電強度 1000V

產品特點

? 高性能SLIM模塊，無需打線工具

? 符合IEC 60603-7-3針對5類組件的要求

? 滿足IEEE 802.3af PoE標準

? 模塊外殼上均勻的鎳銅鎳三層金屬涂層，可

以有效避免因金屬折疊導致在高頻段的金屬

輻射，實現完美的屏蔽性能。

? 端接：可以通過手工或采用輔助工具（產品

編號：VDI9158）輕松地完成Multiplus信息

模塊與電纜的端接。獲得專利的模塊排線設

計，可以保證電纜在端接時的最大開絞長度

不超過6毫米。

VDI7700SDB Multiplus超5類屏蔽信息模塊
