施耐德六類10G網線產品特點：

? 符合TIA/EIA-568-B.2-10 Category 6A和ISO/IEC 11801 Class Ea標準

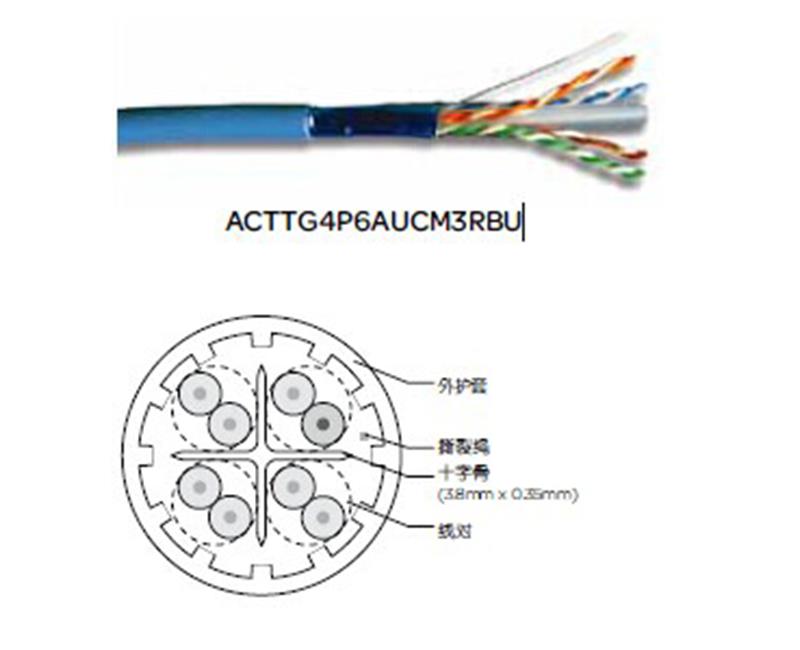

? 十字骨架用于保持線對隔離和最佳的NEXT和ELFEXT性能

? 23 AWG導線，提高插入損耗性能

給客戶帶來的益處

? 超過TIA/EIA-568-B.2-10 Category 6A和ISO/IEC 11801 Class Ea的要求

? 支持10G Base-T、1000 Base-T和1000Base-TX局域網和寬帶視頻應用

施耐德10G 6A六類非屏蔽雙絞線/六類網線 型號：ACTTG4P6AUCM3RBU

物理規(guī)格

額定溫度（?C） 75

應用局域網中的水平布線

參考標準TIA/EIA 568-B.2-10 & ISO/IEC 11801, IEC61156-5

結構

導線實心裸銅

AWG 23

導線公稱直徑（mm） 0.59

絕緣HD PE

平均厚度（mm） 0.27

絕緣直徑（+/-0.05mm） 1.15

填料PE

護套PVC或LSZH

平均厚度0.65

外徑（+/-0.2mm） 8.5

機械特性

檢測對象護套

抗張強度檢測之前（Kg/mm2） ≥ 1.05

老化延伸（%） ≥ 100

老化條件Kg/mm2（℃ x 小時） 100 x 240

抗張強度檢測之后（Kg/ mm2 pt） ≥ 未老化的85%

老化延伸（%） ≥ 未老化的50%

冷彎（-20 +/- 2℃ x 4小時） 無裂紋

電氣特性

100-250MHz輸入阻抗 （歐姆） 100 ± 15

1.0-250.0MHz時延偏離（ns/100m） ≤45

線對與地的電容不平衡性

（pf/100m）

≤330

導線在20?C的最大直流電阻

（Ohms/Km）

72

電阻不平衡 （%） ≤5

施耐德10G 6A六類非屏蔽雙絞線/六類網線 型號：ACTTG4P6AUCM3RBU

ACTTG4P6AUCM3RBU Cat6A非屏蔽雙絞線，CM防火等級，藍色，305米/箱

ACTTG4P6AULS3RBU Cat6A非屏蔽雙絞線，低煙無鹵，藍色，305米/箱
