施耐德超5類非屏蔽雙絞線

型號：ACT4P5EULS3RBBU

超5類UTP電纜

Actassi超5類4對電纜為24AWG（0.51mm）線規的實心銅線，采用高密度的聚乙烯絕緣材

料。絕緣導線為緊密的絞線對，并帶有PVC或低煙無鹵化合物制作的無鹵高密度材料護套。

Actassi超5類4對電纜具有出色的高速傳輸性能，經認證可用于155MHz條件，并支持155Mb/s

ATM、622Mb/s ATM和IEEE 802.3 1000Base-T（千兆以太網）標準（采用并行傳輸）等應

用。該產品符合UL認證的CM、CMR規格。

Actassi超5類低煙無鹵電纜經過IEC檢測符合低煙無鹵排放要求，并且通過了如下檢測：

●  IEC 60754第2部分，無鹵檢測，基于pH值和導電率測量

● IEC 61034第2部分，排煙

●  IEC 60332第1部分，可燃性和阻燃（3051A）

●  IEC 60332第3部分，可燃性和阻燃（3061A）

●  NES 713：毒性指數

Actassi超5類低煙無鹵電纜滿足并超過了ISO/IEC 11801、CENELEC EN50173以及ANSI/TIA/

EIA-568B標準中針對超5類水平電纜的要求。這些電纜經UL認證符合超5類標準要求。

施耐德超5類非屏蔽雙絞線 型號：ACT4P5EULS3RBBU產品特點

●  符合超5類ANSI/TIA/EIA-568B和ISO/IEC11801

標準的要求

●  24AWG線規的線纜滿足1000MHz條件下的

要求

●  符合UL認證的CM、CMR阻燃要求

●  高于超5類ANSI/TIA/EIA-568和ISO/IEC 11801

標準

●  支持傳輸數據、語音以及視頻信號

● 支持千兆以太網（1000Base-T）

施耐德超5類非屏蔽雙絞線 型號：ACT4P5EULS3RBBU物理規格

額定溫度 75℃

產品認證號UL

應用 局域網中的水平布線

對應標準 UL444, ANSI/TIA/EIA-568B和ISO/IEC 11801

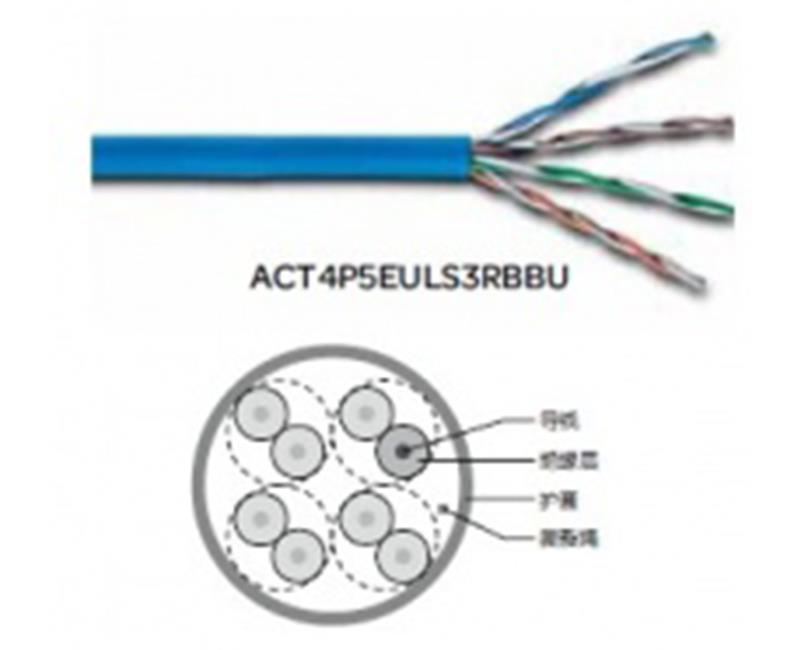

結構

導線 實心裸銅線

AWG 24

導線直徑 0.51

絕緣層 聚乙烯

平均厚度 0.19

護套 PVC

平均厚度 （±0.05mm） 0.50

外徑（±0.2mm） 4.9

撕裂繩有

電氣特性

1.0-100.0MHz輸入阻抗（歐姆） 100±6

1.0-250.0MHz時延偏離(ns/100m) ≤45

線對對地的電容不平衡(pF/100m) ≤330

20?C條件下的導線最大直流電

阻（歐姆/km）

93.8

電阻不平衡（%） ≤5

ACT4P5EUNR3BBU 超5類4對非屏蔽雙絞線，305m，藍色，PVC

ACT4P5EUCM3RBBU 超5類4對非屏蔽雙絞線，305m，藍色，CM

ACT4P5EUCR3RBBU 超5類4對非屏蔽雙絞線，305m，藍色， CMR

ACT4P5EULS3RBWE 超5類4對非屏蔽雙絞線，305m，白色，低煙無鹵
